Glas.System - Montage

Ganzglas-Geländer mit 100% dichtem Anschluss.

Bitte beachten Sie die aktuellen gesetzlichen Vorschriften, Ausführungsnormen und die Montageanleitungen.

Schritt 1: Attikaausbildung

Schritt 2: Überbrückung Dämmebene (Unterkonstruktion I, II, III)

Schritt 3: Dachabdichtung

Schritt 4: Montage Dichtteil DS180

verschiedene Vorgangsweise für Kunststoffbahn und Bitumen

Gefälledämmung

Ausgleichsprofil bei Aufständerung > 3 cm über OK Dichtteil DS180

Aufbauteile: z. B. GLAS.SYSTEM

Montagebeispiel (Fotostrecke):

GLAS.SYSTEM mit der Glaskonsole350

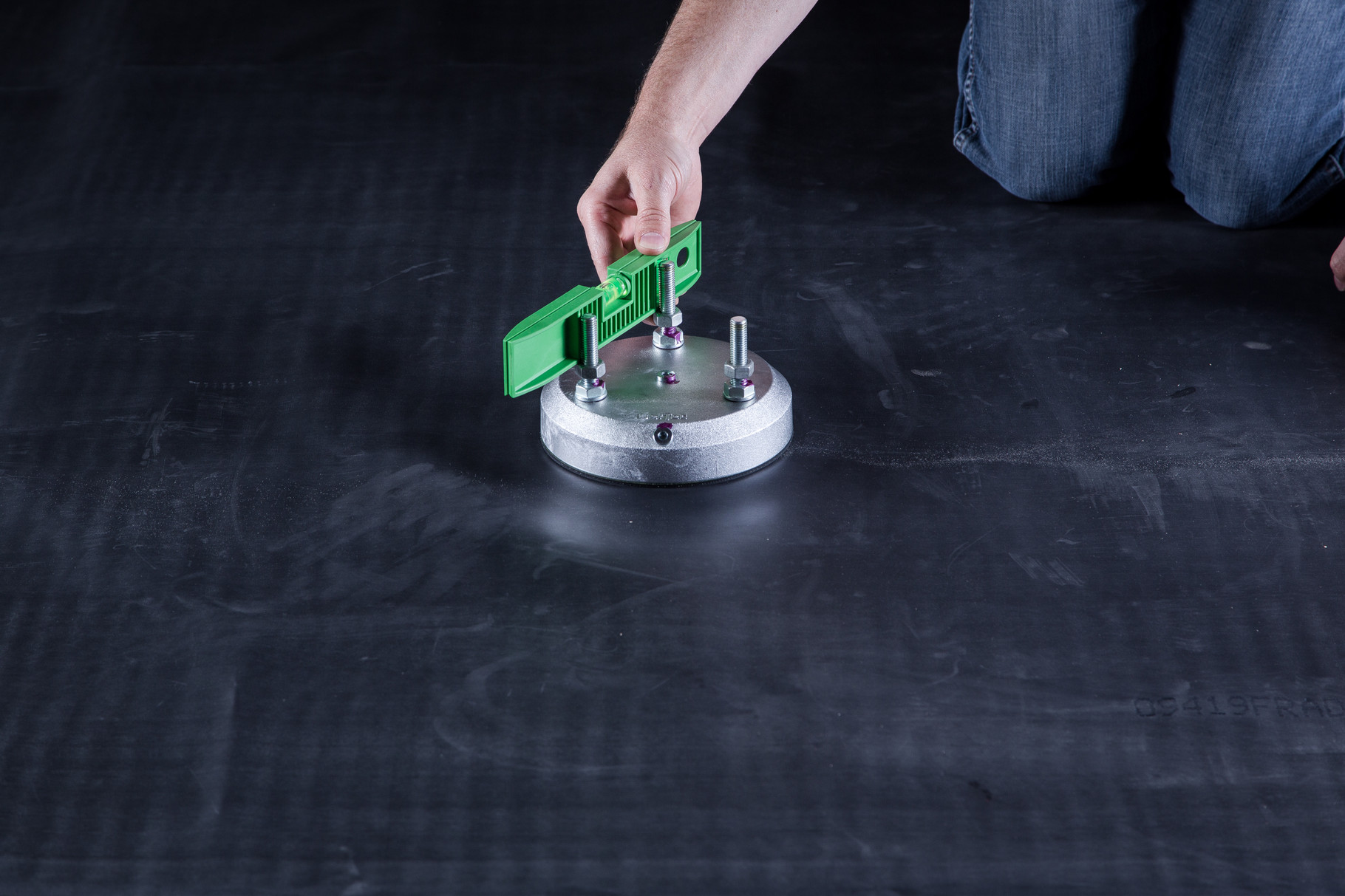

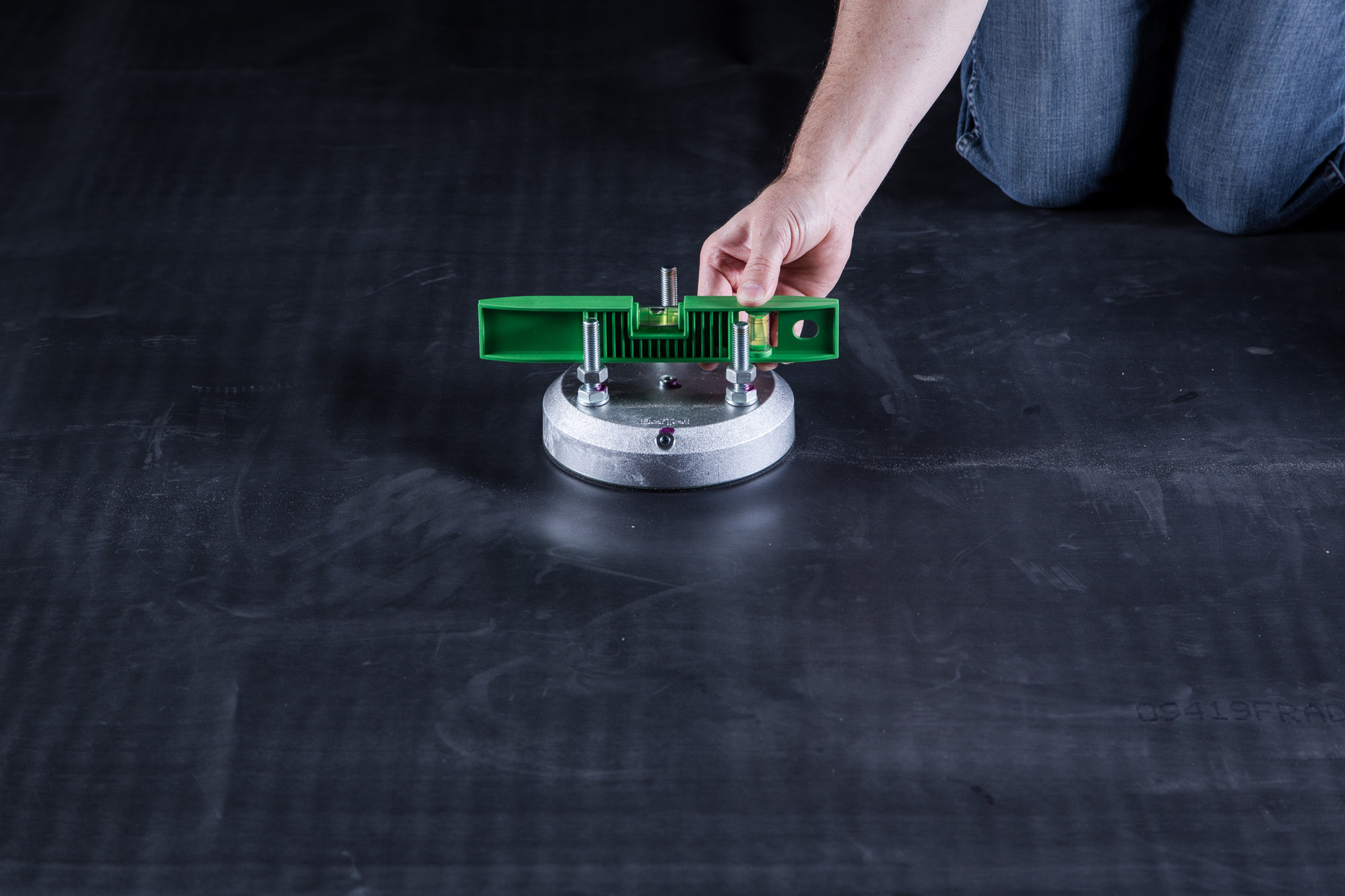

  • Mit der Wasserwaage (BefTec Montagekoffer) die vorderen 2 Muttern horizontal ausrichten.
  • Mit der Wasserwaage (BefTec Montagekoffer) die hintere Mutter horizontal ausrichten.

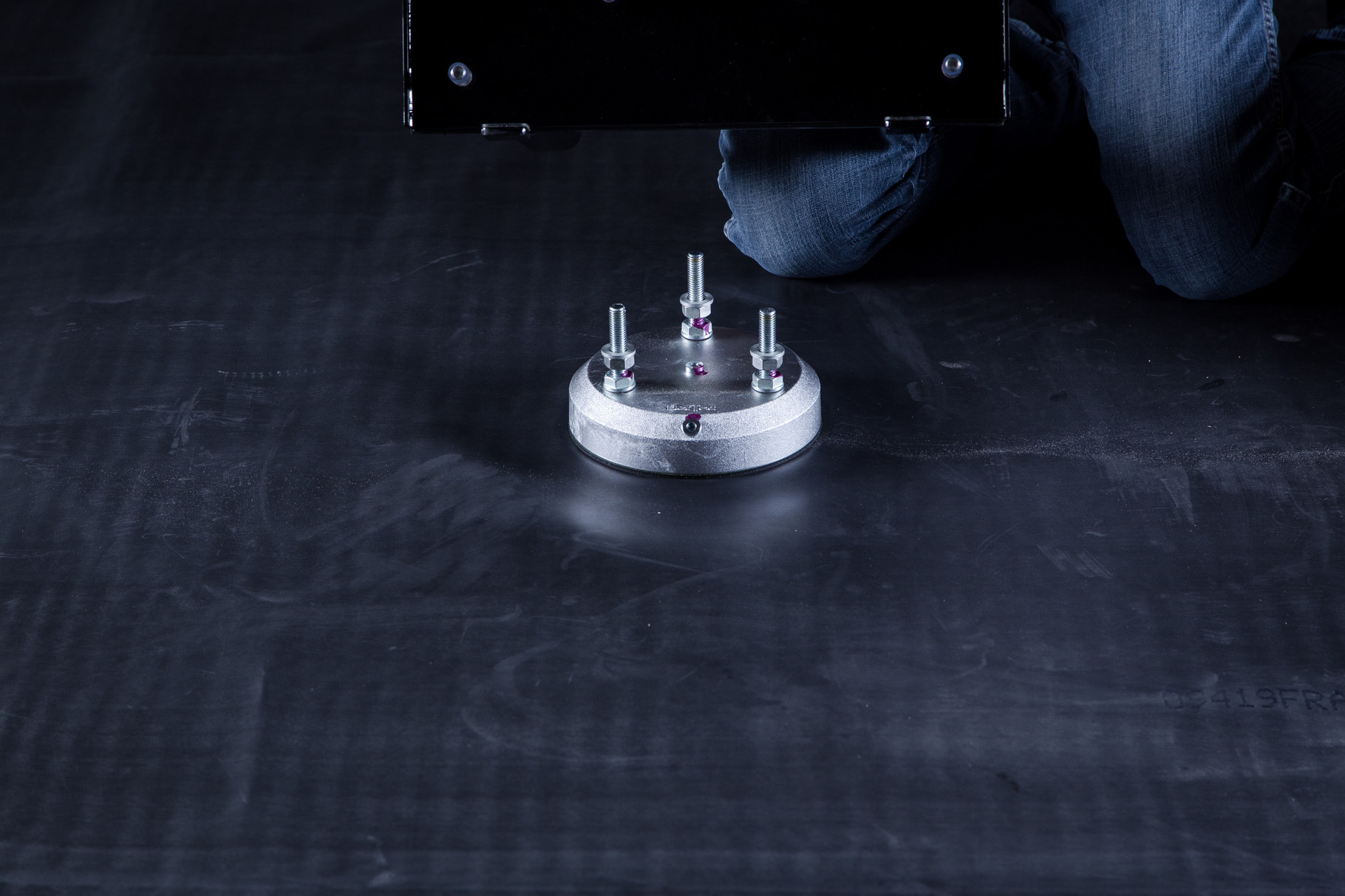

  • Die Muttern und Ripp Lock Sicherungsscheiben anbringen.
  • Bei Gefälledämmung ist der Höhenunterschied mit dem Ausgleichsprofil auszugleichen.

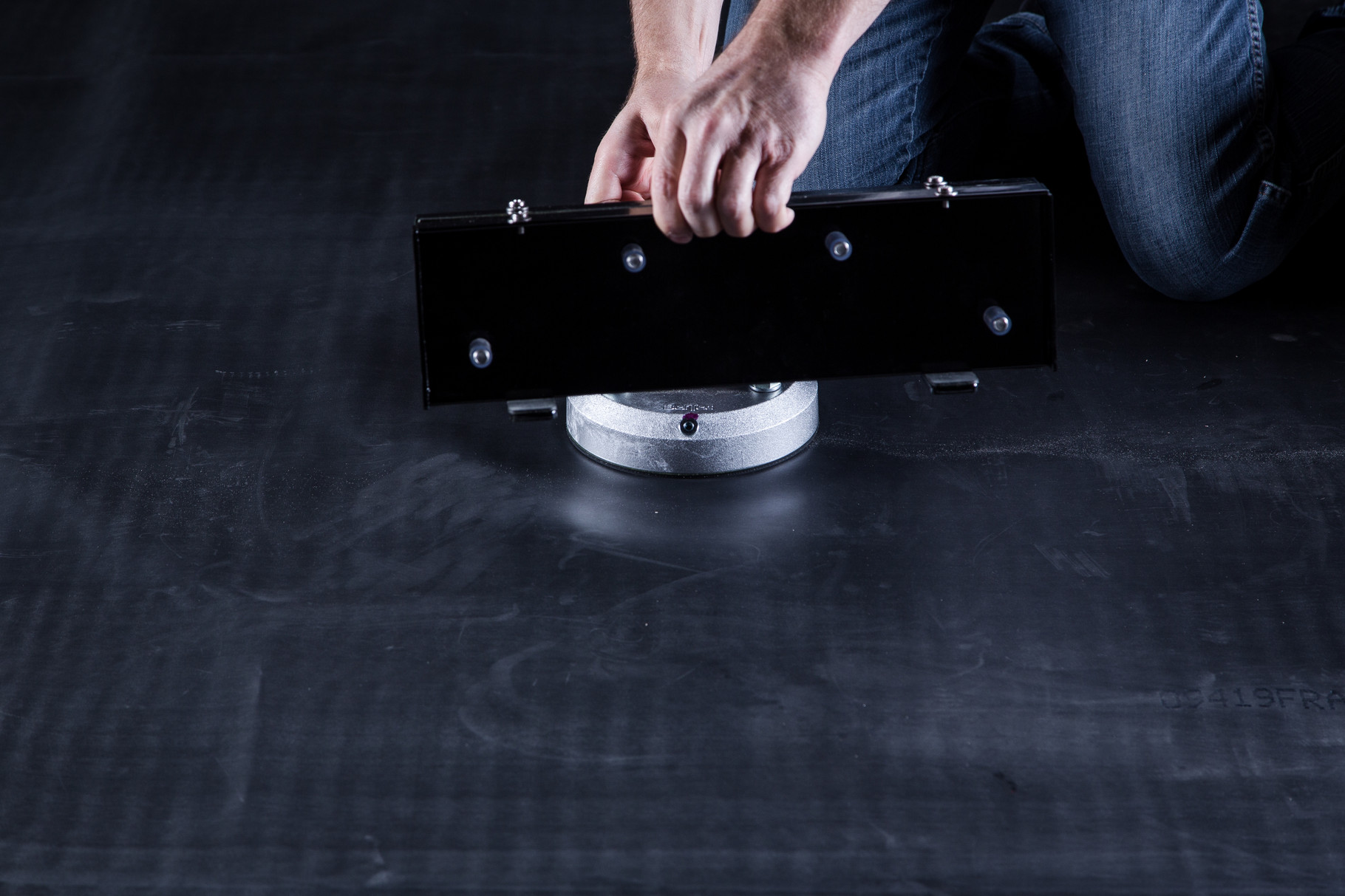

  • Die BefTec Glaskonsole mit Ripp Lock Sicherungsscheiben und Muttern fixieren.

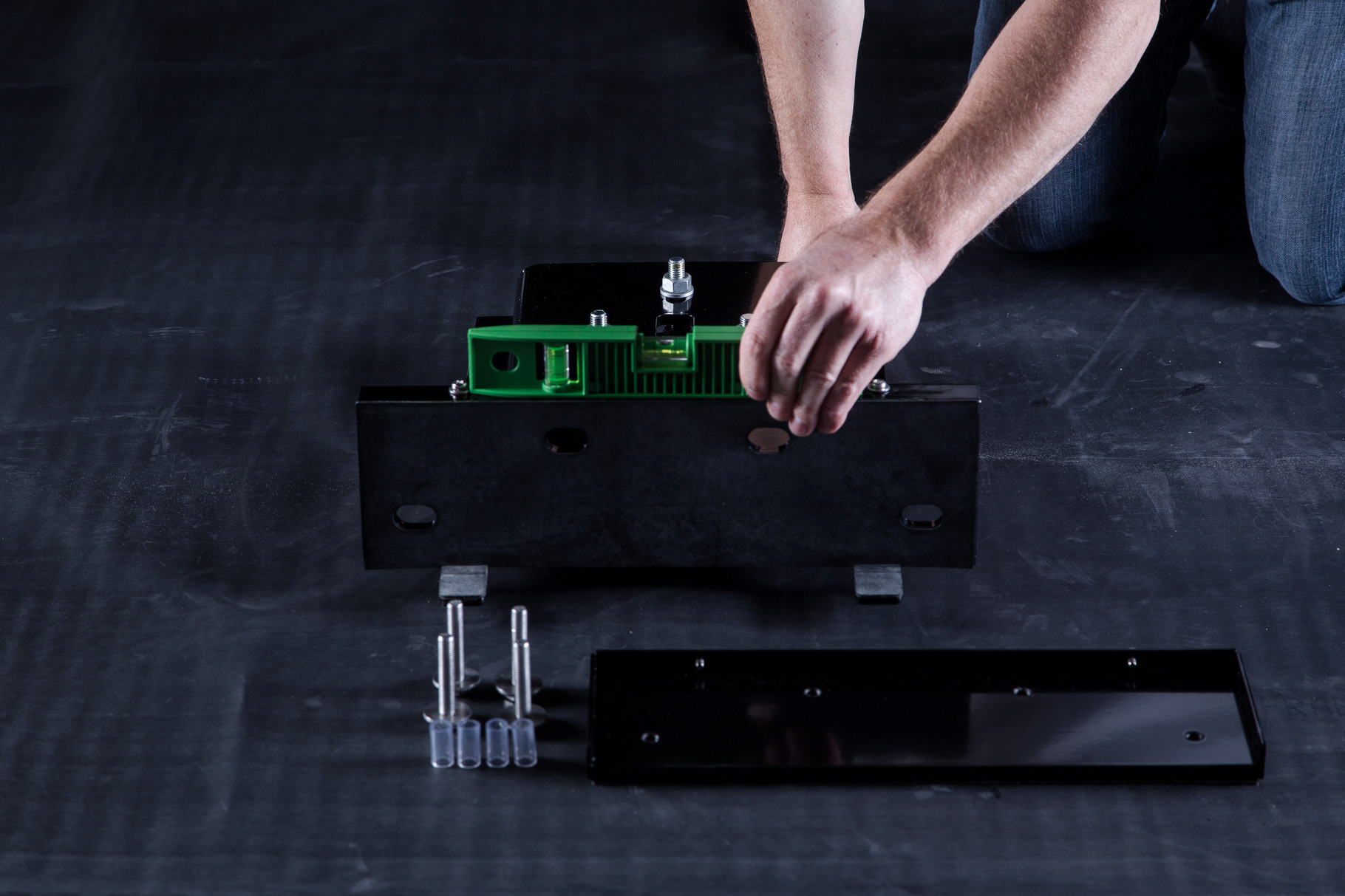

  • Mit der Wasserwaage (BefTec Montagekoffer) die Ausrichtung kontrollieren.

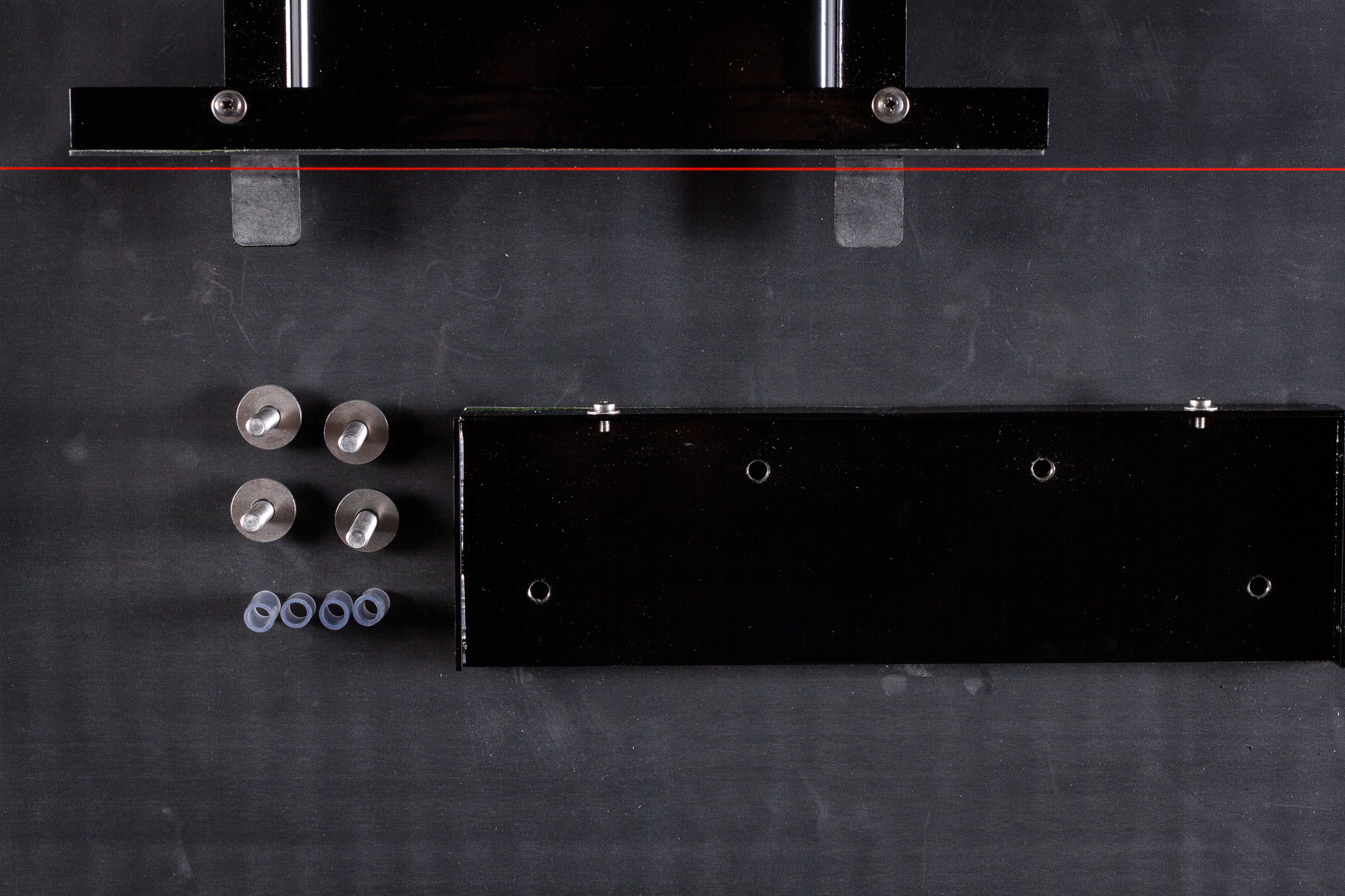

  • Die Gegenplatte und das Schraubmaterial bereitlegen.
  • Die BefTec Glaskonsolen in einer Flucht ausrichten.
  • Die Ausrichtung und Flucht kontrollieren.
  • Das Glas mit den BefTec-Bohrungen einsetzen. Tipp Glasvermessung: Abstand von Mittelkerbe zu Mittelkerbe der Glaskonsole messen.

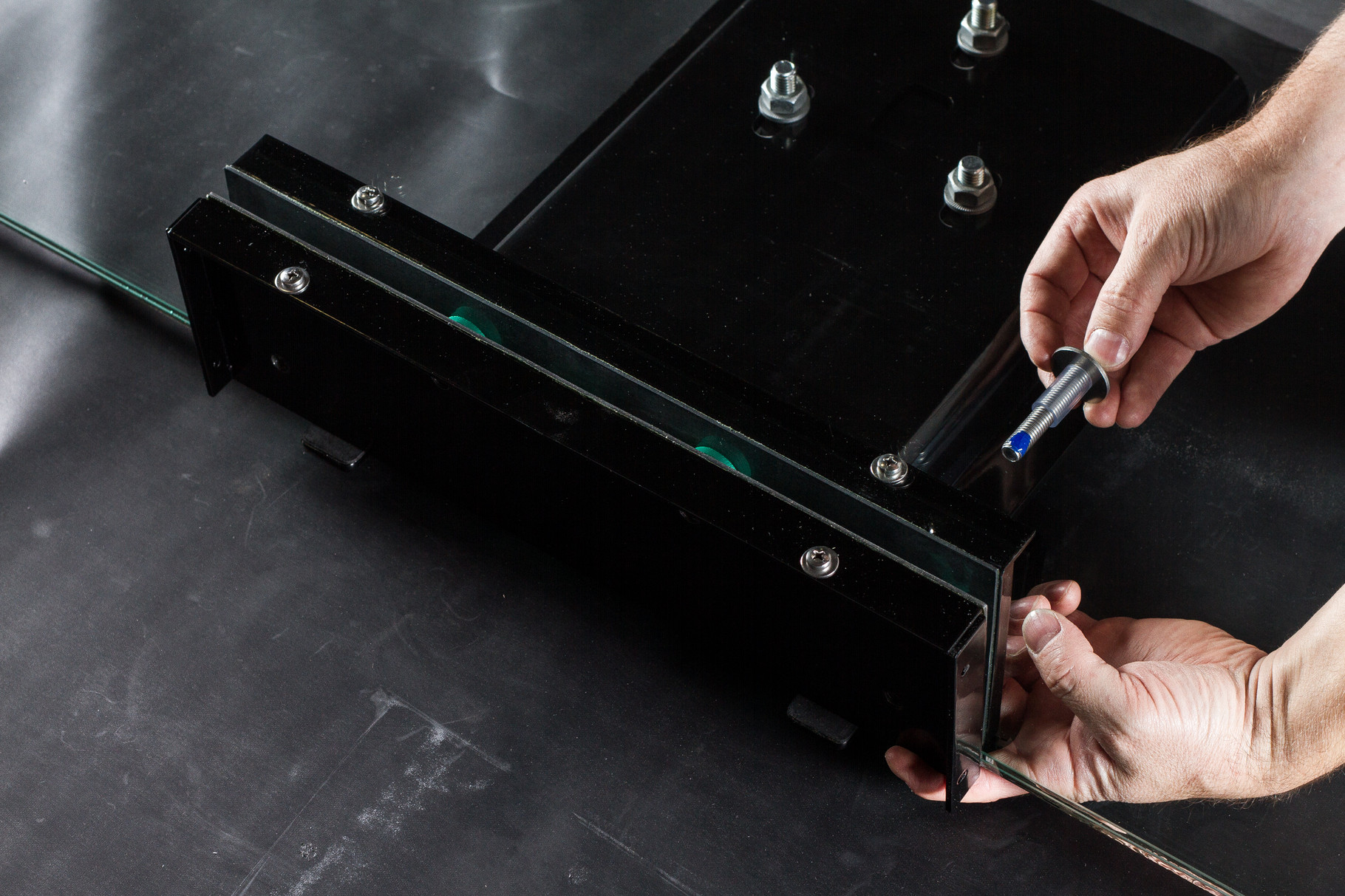

  • Schraubensicherung (BefTec Montagekoffer) anbringen.
  • Den Schrauben gemeinsam mit dem Schutzschlauch inklusive Beilagscheibe durch die Glaskonsole führen und die Gegenplatte fixieren.
  • Mit dem Steckschlüssel 17 (BefTec Montagekoffer) die Gegenplatte festschrauben.

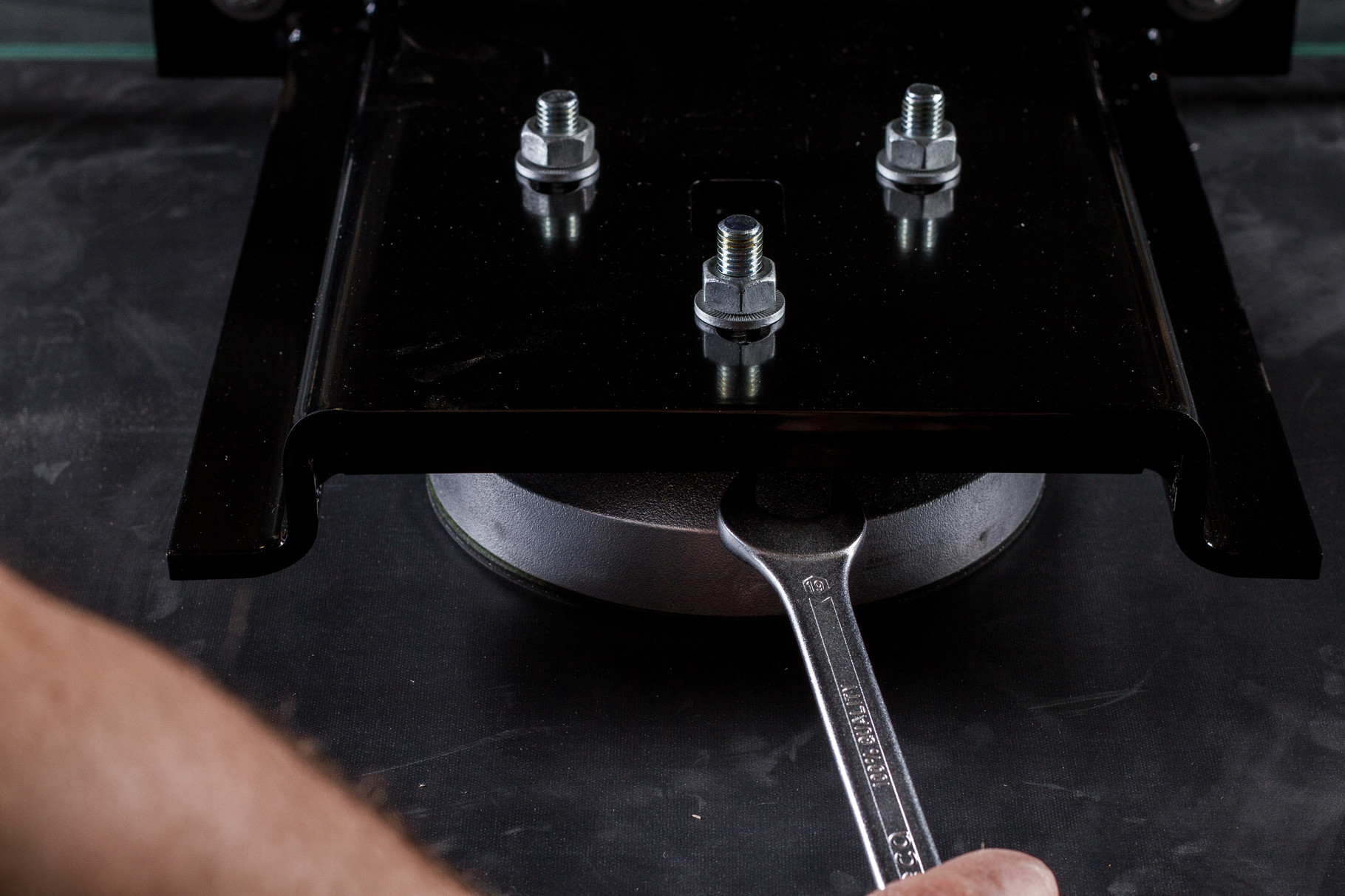

  • Glasscheibe mit dem Gabelschlüssel (BefTec Montagekoffer) und der Wasserwaage feinjustieren. Tipp: auf Glasstoß achten.

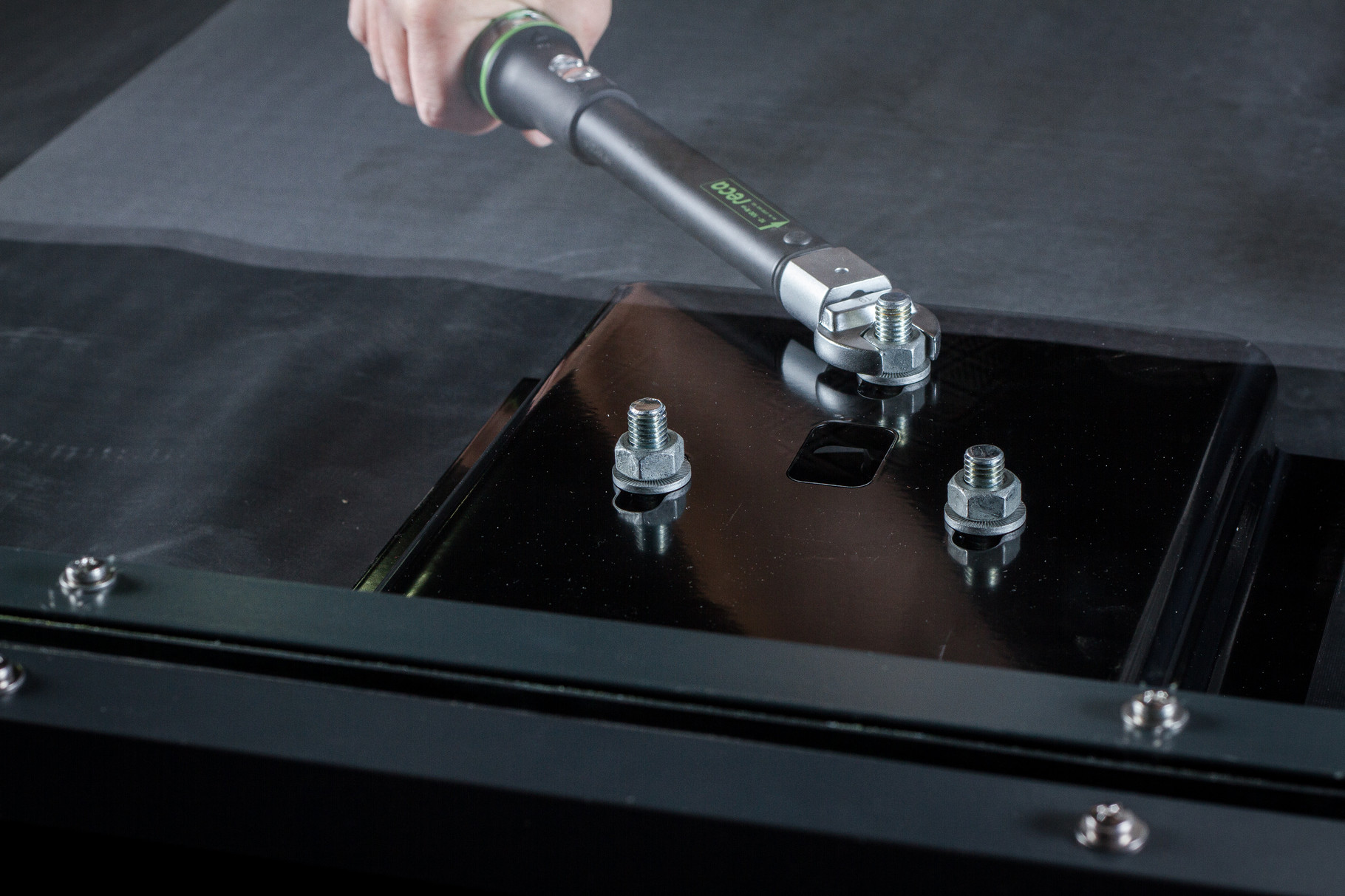

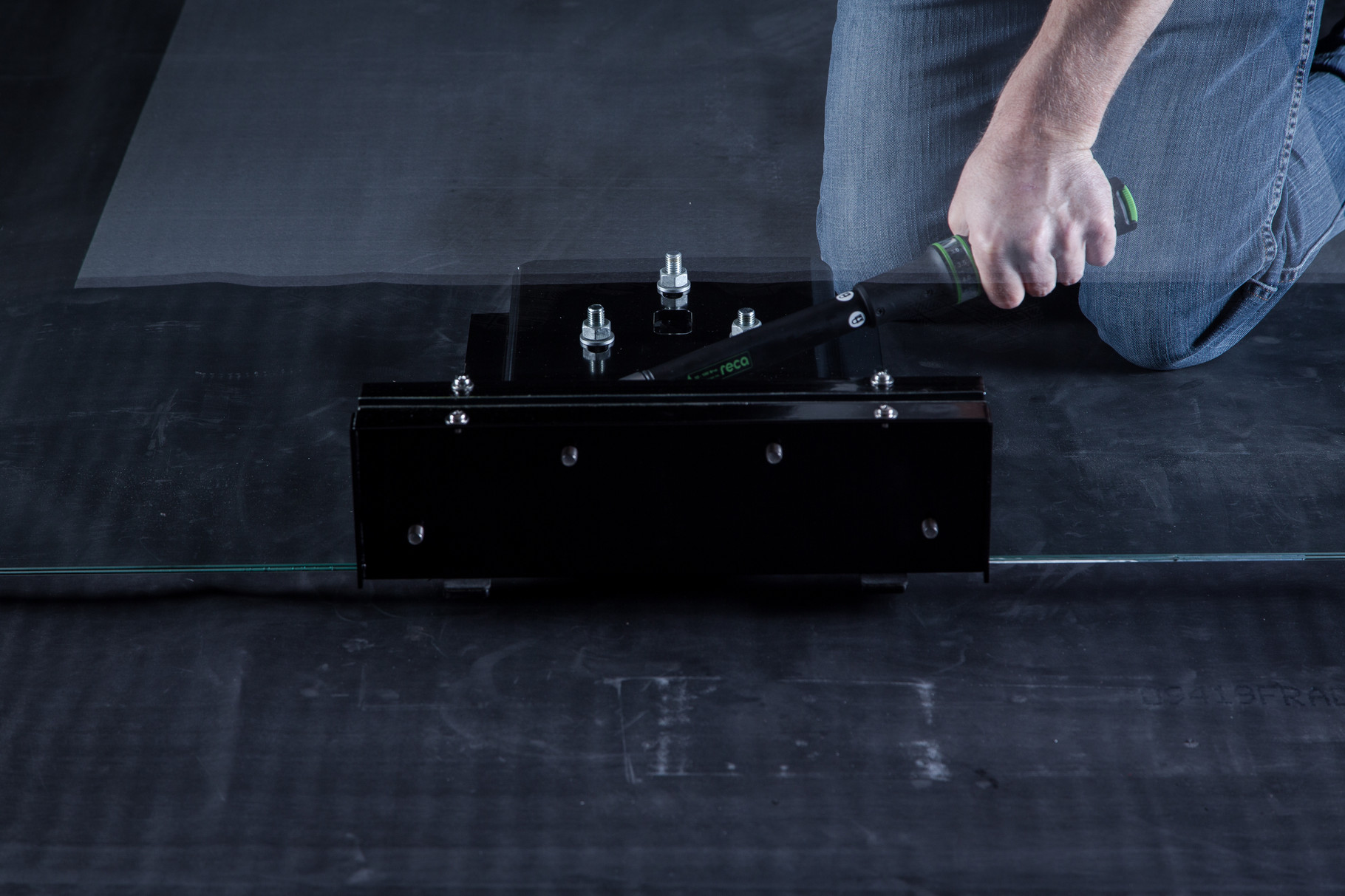

  • Anschließend alle drei Muttern mit dem Drehmomentschlüssel (BefTec Montagekoffer) festziehen.

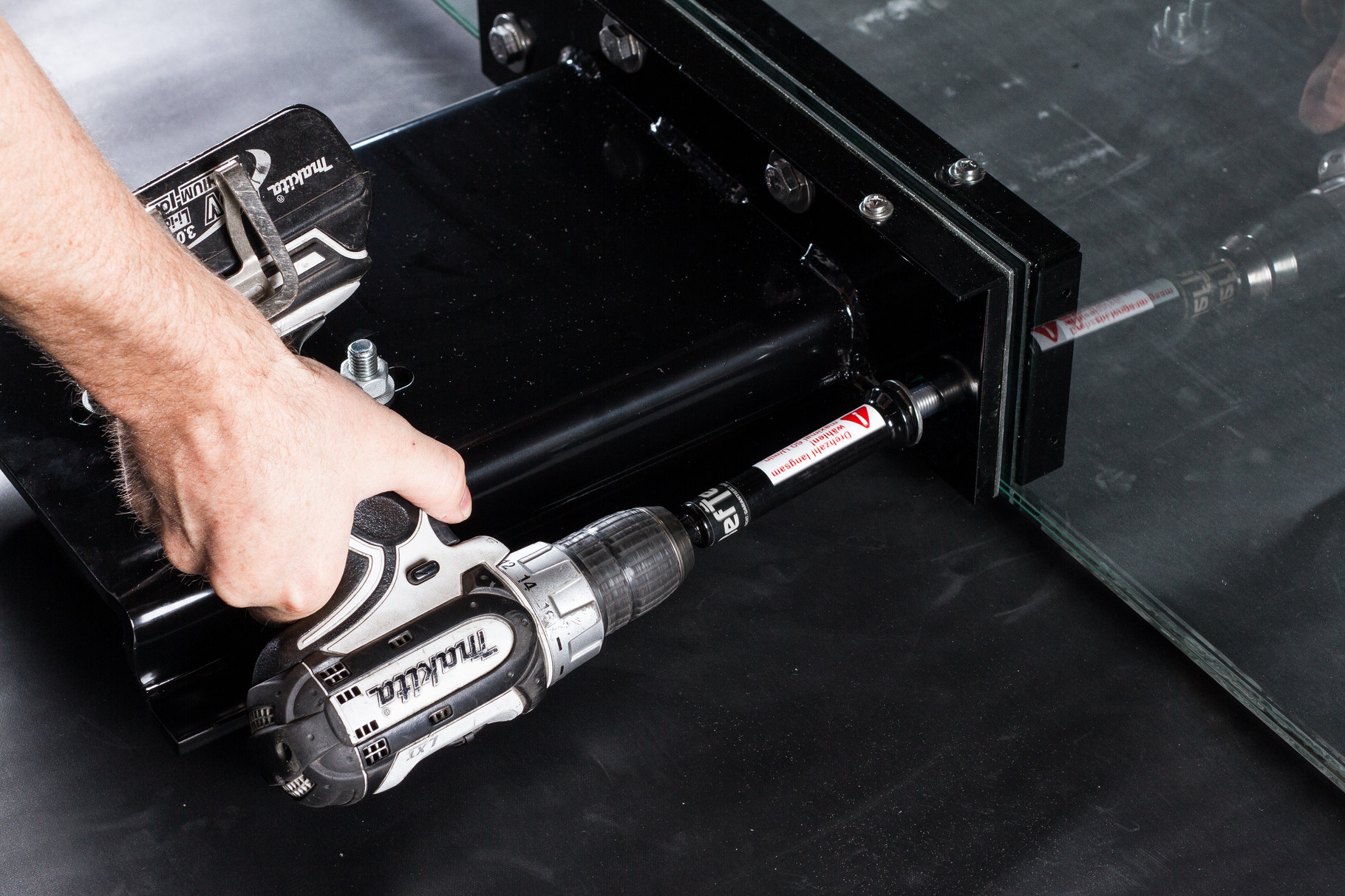

  • Die Schrauben der Glaskonsole/Gegenplatte mit dem Drehmomentschlüssel festziehen.

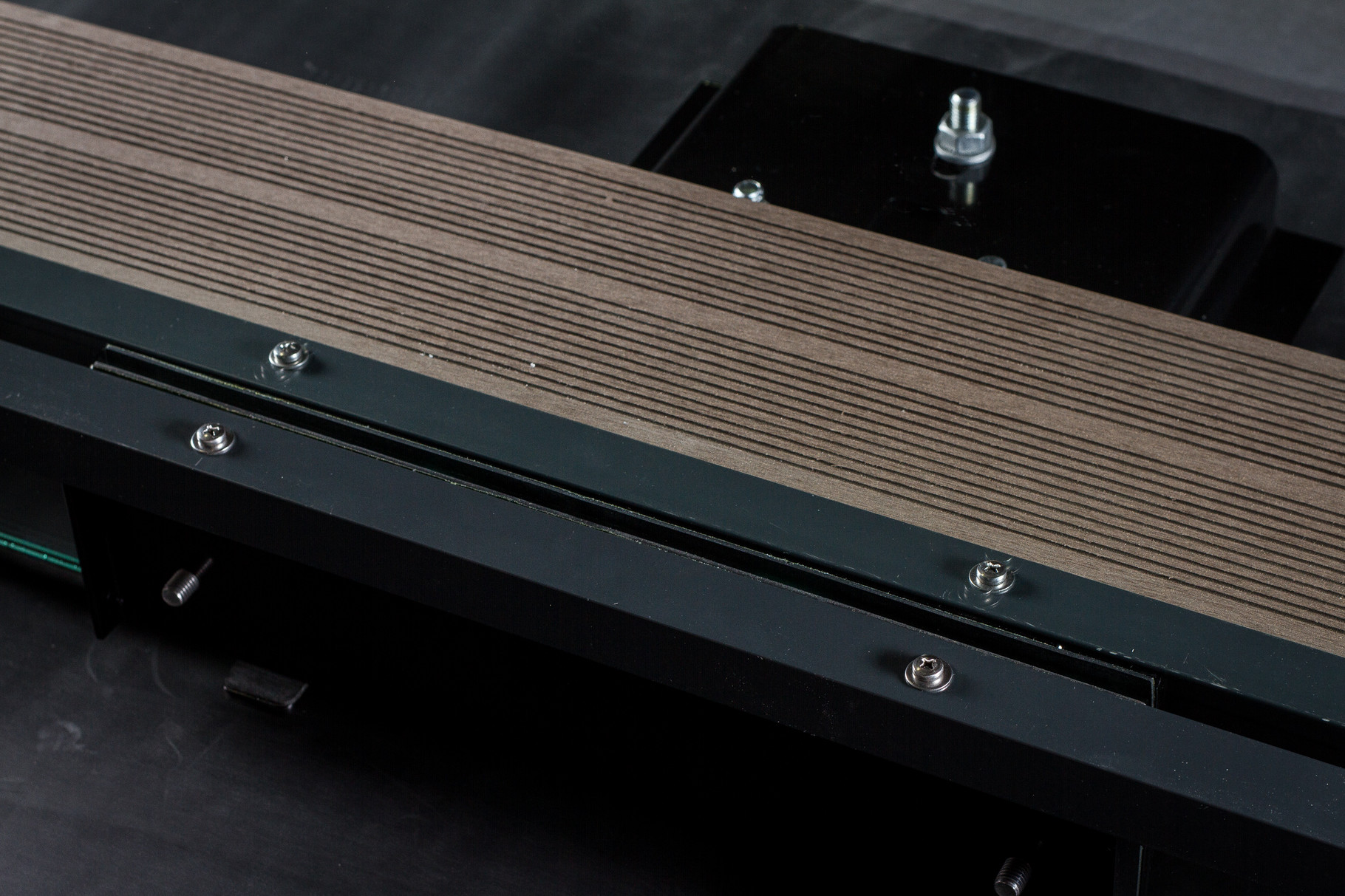

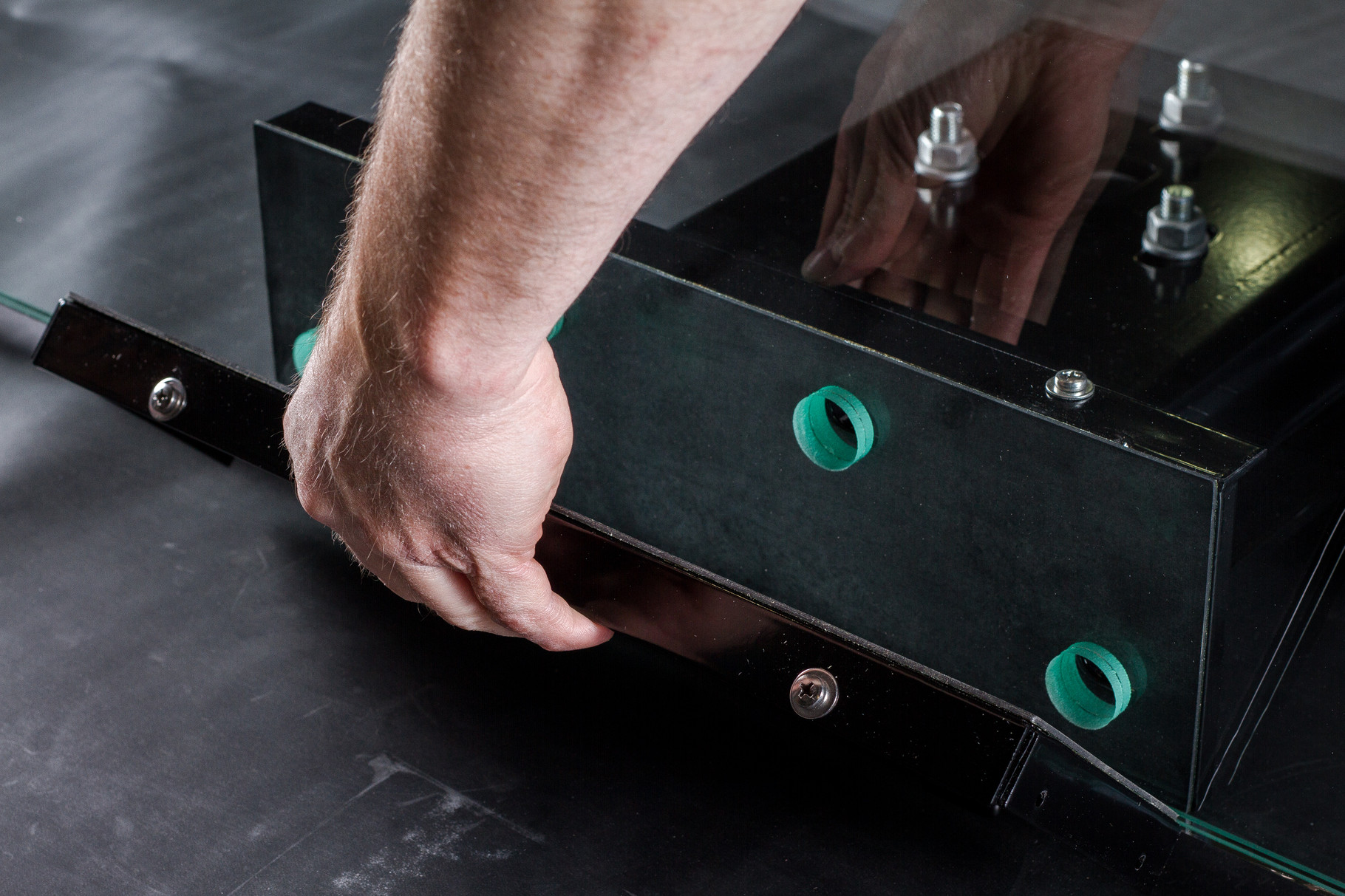

  • Blenden auf Laschen anbringen bzw. Blendenträger montieren.

Echtzeit-Montagevideo:

Bitte immer die aktuellen Vorschriften und Normen beachten.

Bei Montage unbedingt die jeweilige Montageanleitung verwenden!

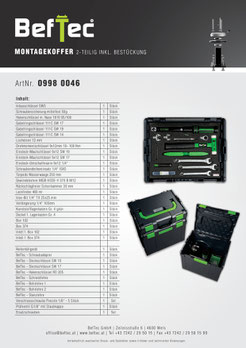

ALLES VOLL IM GRIFF mit
